變壓器型號含義
變壓器（Transformer）是一種能改變電壓的裝置，主要是利用電磁原理。變壓器型號通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料符號，以及變壓器容量、額定電壓、繞組連接方式組成。以下是電力變壓器型號所代表的含義。
D-單相
S-三相
J-油浸自冷
L-繞組為鋁線
Z-有載調壓
SC-三相環氧樹脂澆注
SG-三相干式自冷
JMB-局部照明變壓器
YD-試驗用單相變壓器
BF(C) -控制變壓器（C為C型鐵芯結構
DDG-單相干式低壓大電流變壓器
注：電力變壓器后面的數字部分：斜線左邊表示額定容量（千伏安）；斜線右邊表示一次側額定電壓（千伏）。

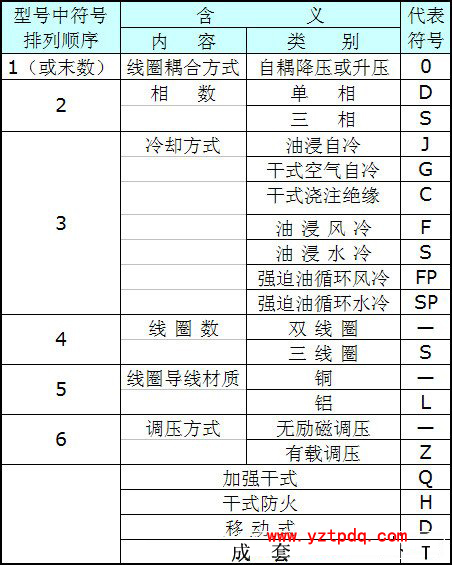

變壓器的型號和符號含義


變壓器型號舉例說明
1、SJL-1000/10，為三相油浸自冷式鋁線、雙線圈電力變壓器，額定容量為1000千伏安、高壓側額定電壓為10千伏。
電力變壓器的型號表示方法：基本型號+設計序號--額定容量(KVA)/高壓側電壓。
2、S7-315/10變壓器
即三相（S）銅芯10KV變壓器；容量315KVA,設計序號7為節能型。
3、SCR9-500/10，s11-m-100/10
S--三相 C--澆注成型（干式變壓器） r纏繞型 9（11）--設計序號 500（100）--容量（KVA） 10--額定電壓（KV） m--密閉
型號含義： SCZ(B)9-XXXX/** SC--三相固體成型 （環氧澆注） Z--有載調壓 B--低壓箔式線圈 9--性能水平代號 XXXX--額定容量（kVA） **--額定高壓電壓（按額定值填入）
變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。
4、SFPZ9-120000/110
指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個S）雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。
5、 SCB9-2000/10
SC——三相固體成型(環氧澆注)
B——低壓箔式線圈
9——性能水平代號
2000——額定容量
10——額定高壓電壓
6、SCB9-2000/0.4~0.23 Dyn11　
此為干式變壓器的型號表示 S是代表三相； C代表環氧樹脂澆注絕緣； B配電變壓器； 2000是容量KVA ； 0.4-0.23KV低壓側額定線電壓、額定相電壓； Dyn11　接線方式表示的是一次側三相三角形接線，低壓側星形接線，低壓側線電壓為11點，即：低壓側線電壓超前高壓側線電壓30度。
