電壓互感器（PT）介質損耗因數（tanδ）測量方法
1、標準環境條件
(1) 相對濕度：不大于60%；
(2) 試驗溫度：10℃～30℃。
2、測量方法
2.1 不接地電壓互感器
試驗電壓施加在短接的一次繞組端子上，二次繞組短接且接到測量電橋上，金屬底座或箱殼接地。

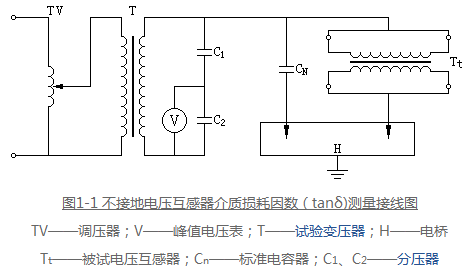

試驗接線圖見圖1-1。

2.2 接地電壓互感器
2.2.1 鐵心接地的電壓互感器
試驗時將一次繞組的末端接地，試驗電壓施加在一次繞組的首端，二次繞組中任一出線端子均相連且接測量電橋，油箱接地。

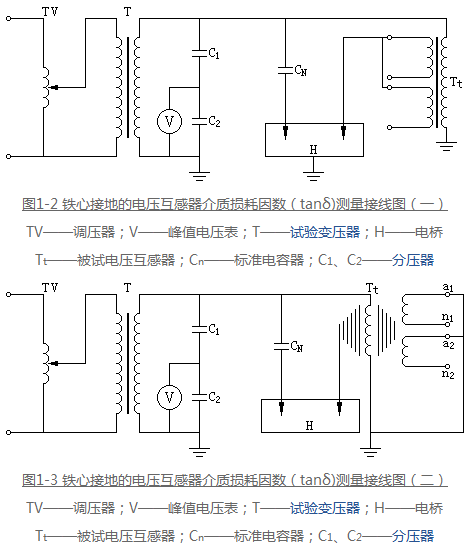

試驗接線圖見圖1-2和圖1-3。

2.2.2 鐵心不接地的電壓互感器

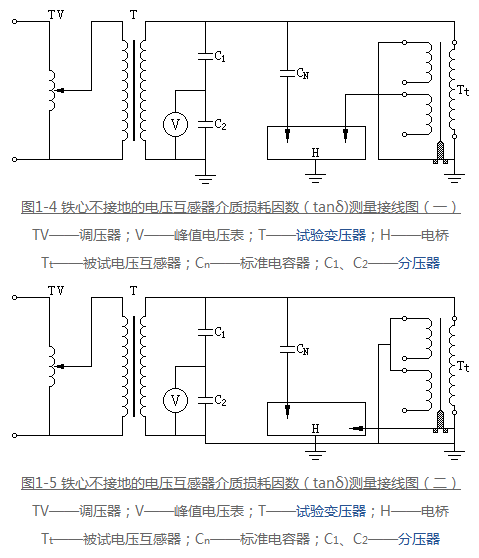

試驗時將互感器與地面絕緣，一次繞組首端施加電壓，一次繞組末端接地。二次繞組中任一出線端子均相連且與底座連接，然后接人測量電橋，此時測量tanδ值表示互感器一次繞組與二次繞組、絕緣支架以及外瓷套等之間的介質損耗因數（tanδ），因此通常稱為互感器的整體介質損耗因數（tanδ），見圖1-4。其試驗方法也稱末端屏蔽法。
如果將二次繞組中任一出線端子均相連且接地再將底座與測量電橋相連，則測得互感器內絕緣支架的介質損耗因數（tanδ），見圖1-5，其試驗方法也稱支架介質損耗因數測量法。
試驗線路見圖1-4和圖1-5。

一次引線絕緣采用電容型結構的電磁式電壓互感器，末屏應接至電橋，其余二次繞組應開路。
3、新型測試儀器
TPJSC-D高壓介質損耗測試儀專門適用于發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。
同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。
可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
TPJSC-D高壓介質損耗測試儀內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5kV～10kV不同等級的高壓，操作簡單、安全。
設有以下保護功能：
1、高壓短路保護；
2、CVT過壓保護；
3、儀器接地不好保護。
信息整理：揚州拓普電氣科技有限公司
