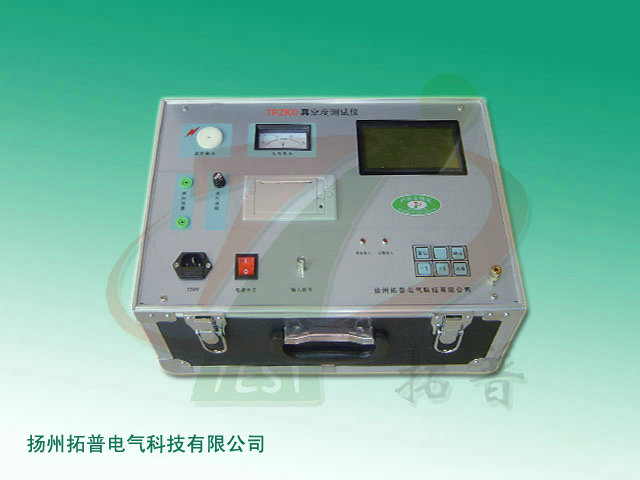

TPZKC真空度測試儀使用方法說明
（1）儀器分兩種用途使用：
1、用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。
2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。
（2）儀器連線過程：
將面板上的磁控電流輸出端通過導線與磁控線圈相連，將磁控線圈繞于真空開關外側三至四圈，使滅弧室觸頭至于分狀態（線圈套于滅弧室外），將高壓線和信號輸入線分別接滅弧室的動端與靜端，高壓線應懸空。注意：使用前儀器必須良好接地！ 線圈與高壓輸出端應留有足夠距離。
檢查連線正確后便可開機。將儀器的電源開啟后，顯示屏顯示菜單如下：
（3）管型選擇：
測量時，shou先選擇管型，儀器內已存入多種管型，具體參數見附錄表格。
1、管型選擇操作方式：
按[選擇鍵]，使[◢◢]指向選擇測試管型，按[確認鍵]，用［＋鍵］或［－鍵］調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若說明書中沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替。
2、測量
按[選擇鍵]使[◢◢]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。
3、打?。?br /> 若需打印測試數據，則按[確認鍵]返回主菜單，按[選擇鍵]使[◢◢]至打印測試數據，再按[打印鍵]，即可打印出所有測量數據。
4、如果沒有可代用的參數，則可按[選擇鍵]使[◢◢]指向“A”，這樣可直接給出電離電流，一般來說。電離電流（A）較真空度（Pa）小2個數量級。
儀器內計算機執行測量步驟如下：
啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電電流＋電離漏電電流→扣除漏電電流→電流轉變成真空度值→顯示、打印。若[測A鍵]有效，則顯示電流值。
本儀器采用兩次啟動高壓的方法，若儀器di一次啟動高壓后又回到初始狀態，此時為儀器拒檢。應檢查真空管是否處于合的狀態，如不是，則該管已嚴重漏氣或完全泄漏。
TPZKC真空度測試儀硬件構造
硬件大致分為四部分組成
1、CPU主控單元
該部分用于接收用戶指令，控制顯示器進行各種顯示，產生高壓?jiǎn)卧璧拿}沖信號，及對磁控電流控制單元發出各種控制指令，負責整個測量過程的精確時序控制，該單元是整個系統的主體。
2、高壓與磁控電流控制板
高壓部分將控制部分送來的具有一定占空比的信號進行功率放大，驅動高壓變壓器，從而產生測量所需的高壓。
磁控電流控制部分用于接收控制部分的指令，進行充電，閥值比較，狀態回送及啟動磁控電流等操作。
3、按鍵與顯示板
按鍵部分用于用戶指令，操縱按鍵使儀器處于不同的工作狀態。
顯示部分用于顯示系統的各種參數。
4、打印機
用于打印輸出所測量的參數，打印結果如下所示：
TESTED BUIC-Ⅲ TESTED BYUC-Ⅲ
PRESSURE：3.260E-5Pa CURRENT：2.621E-6A
（真空度值） （漏電流值）
TUBE NO： （管編號） TUBE NO： （管編號）
TUBE TYPE：（管型） TUBE TYPE：（管型）
DATE： （日期） DATE： （日期）
TEST REPORT TEST REPORT
（檢驗記錄） （檢驗記錄）
