應用場合

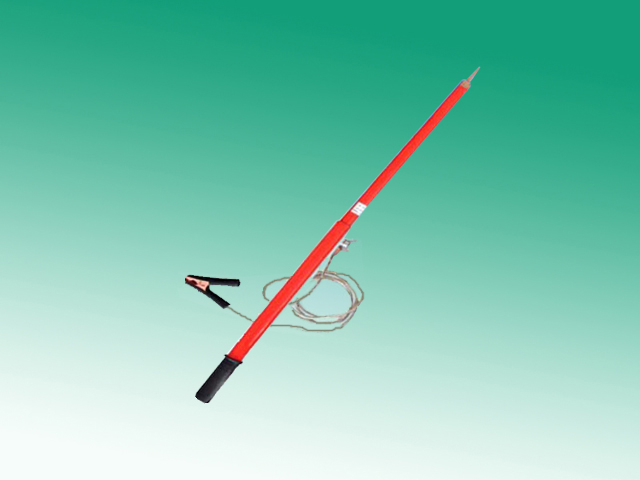

TPFDB伸縮型高壓放電棒是拓普電氣利用絕緣新型材料加工而成，它具有能拉長又能收縮的特點。便攜式伸縮型高壓放電棒便于在室外各項高電壓試驗中使用，特別在做直流耐壓試驗后，對試品上積累的電荷，進行對地放電，應使用放電棒放電，是保證每個試驗人員的人身安全所必備的儀器。TPFDB伸縮型高壓放電棒便于攜帶，方便、靈活，具有體積小、重量輕、安全可靠，是高電壓工作人員不可缺少的安全工具。
技術指標
1、放電棒收縮尺寸：長220mm，外徑φ25。
2、放電棒收縮節數：5節。
3、放電棒伸展尺寸：伸展長度850mm。
4、放電電壓范圍：5kV～70kV。

使用方法
1、將TPFDB型便攜式伸縮型高壓放電棒伸縮部分全部拉出。
2、把配制好的接地線插頭插入放電棒的頭端部位的插孔內，將地線的另一端與大地連接，接地要可靠。
3、放電時應在試驗完畢后，即直流發生器的控制箱的升壓旋鈕回到零位上，此時可觀察直流高壓發生器控制箱上的電壓表的電壓下降到15kV～20kV左右，方可放電。
4、放電時應先用放電棒的前端的金屬尖頭，慢慢的去靠近已斷開試驗電源的試品。此時放電棒釋放電能是經過一放電電阻進行對地放電。然后再用放電棒上接地線上的鉤子去鉤住試品，進行第二次直接對地放電。
注意事項
1、對大電容試品放電時，須在試驗完畢后，斷開試驗電源后，應該等待一段時間后，使試品上的電荷通過倍壓筒及試品本身對地自放電。此時可觀察控制箱上的電壓表電壓數在逐步下降跌落，當電壓表電壓下降到較低的電壓，一般在5kV～15kV左右，方可用放電棒去逐步移向試品附近。先通過間隙空氣游離放電，此時可聽到嘶嘶的聲音，當無聲音后，用放電棒尖端去碰試品，zui后將試品直接接地放電。
2、大電容試品積累電荷的大小與試品電容的大小和施加電壓的高低與時間的長短成正比。
3、對幾公里以上的高壓電纜試驗結束后，放電時間一般都要很長，且需多次反復放電。電阻容量要很大，需訂購大容量的放電棒。
4、嚴禁未拉開試驗電源用放電棒對試品進行放電。
5、嚴禁用腳踩及重物擠壓放電棒，嚴禁折彎、折斷放電棒。
6、嚴禁將放電棒受潮，影響絕緣強度，應放在干燥的地方。
友情提醒：購置拓普電氣原創型號TPFDB伸縮型高壓放電棒，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
