產品應用場合

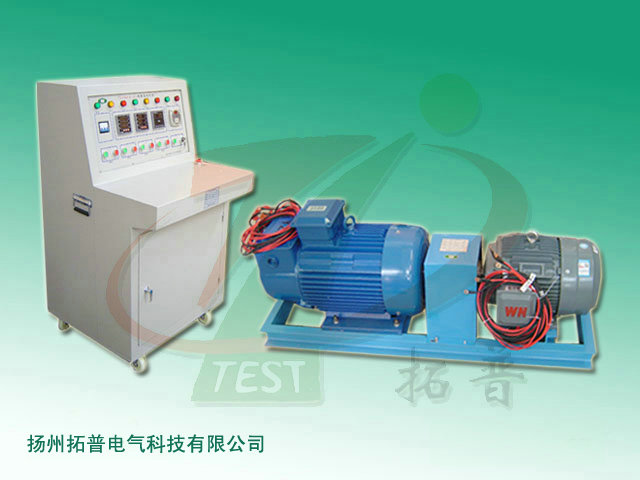

TPBFJ-15型倍頻發電機組由中頻同步發電機發電，對外提供功率接近100～200Hz、電壓為0～800V的三相中頻電源。可滿足10kV以下電力變壓器感應耐壓試驗或提供局部放電試驗的試驗電源。
產品使用方法
1、將電源線及連接線接好，并合上電源開關，打開鑰匙開關，松開速斷按鈕，控制臺電源指示燈亮。
2、將時間繼電器設置所需時間值，按住降壓按鈕，調壓器降壓回零，按下電源啟動按鈕，拖電源指示燈亮，控制臺開始通電。
3、按下電機啟動按鈕，電機啟動指示燈亮，同時電機開始降壓啟動。稍等10秒左右，電機正常工作，此時按下倍頻啟動按鈕，倍頻指示燈亮，按住升壓按鈕。調壓器順時針勻速升壓，并密切注意儀表及被試品情況。
4、升壓時，如果被試品擊穿或被試品短路，電流繼電器動作也能切斷輸出電壓。
5、當電壓升到所需電壓時，松開升壓按鈕，調壓器停止升壓，打開計時開關，時間繼電器計時。時間到達時，報警器報警，調壓器自動降壓回到零位。
6、如果有特殊情況按下速斷按鈕，控制臺斷電，檢查原因。
產品技術指標
倍頻發電機組技術參數
1、工頻電動機的額定功率不作規定，但保證中頻發電機能輸出額定功率。
2、中頻發電機：15kW
3、工頻電動機：50Hz
4、中頻發電機：150Hz
5、工頻電動機：380V
6、中頻發電機：0～800V
7、相數:a、工頻電動機：三相
b、中頻發電機：三相
8、電機接法:a、工頻電動機：△
b、中頻發電機：帶中性點引出線的星形接法
c、工頻電動機的啟動：Y-△起動
d、在發電機起動成功后，中頻發電機空載剩磁電壓不超過40V，通過調節勵磁，輸出電壓在不超過40V到800V范圍內連續可調。
倍頻發電機組控制臺技術參數
1、倍頻發電機組控制臺具有結構緊湊、功能齊全、使用方便等特點。
2、控制臺設過流保護、零位保護、時間保護及報警等功能。
3、倍頻發電機組控制臺采用專用調壓器、具有波形穩定、電壓平穩升壓等特點。
4、倍頻發電機組控制臺升壓速度每秒為15V～20V。
5、倍頻發電機組控制臺具有點動升壓、自動計時、自動報警等功能。
6、工作電源：AC380V±10%、50Hz
7、額定容量：15kVA
8、輸入電壓：三相380V
9、輸入電流：23A
10、輸出電壓：0～800V
11、輸出電流：11A
12、頻率范圍：0～150Hz
13、儀表表頭：數顯
14、表頭精度：0.5%
15、升壓方式：電動
