成套構成
全套試驗系統由變頻電源主機、電抗器、電容分壓器、勵磁變壓器、附件箱組成，接入被試品后組成一個諧振系統進行交流耐壓實驗。

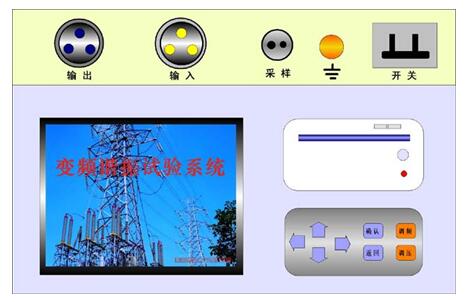

變頻電源： 就是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。
電抗器：就是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合、實現不同的電感量以適用不同的試驗條件。
電容分壓器：內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量、控制使用。
勵磁變壓器：隔離主機變頻電源與諧振回路電源，并升高主機的輸出電壓。
技術指標
1． 儀器電源電壓：AC220V±10%、50Hz；
2． 功率電源電壓：AC380V±10%、50Hz；
3． 諧振輸出容量：125kVA；
4． 儀器額定電壓：0～50kV；
5． 輸出頻率范圍：30～300Hz；
6． 輸出電壓波形：正弦波，波形畸變率＜0.5%；
7． 頻率調節靈敏度：0.1Hz，不穩定度≤0.05%；
8． 系統噪聲：≤60db；
9、 系統測量精度：1級；
10．輸出電壓不穩定：＜0.5%；
11．保護響應時間：1us；
12．電感非線性度：≤0.05%；

友情提醒：購置拓普電氣原創型號TPXZF-125kVA/50kV變頻串聯諧振試驗成套裝置，請認準拓普牌原產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
