設計原理

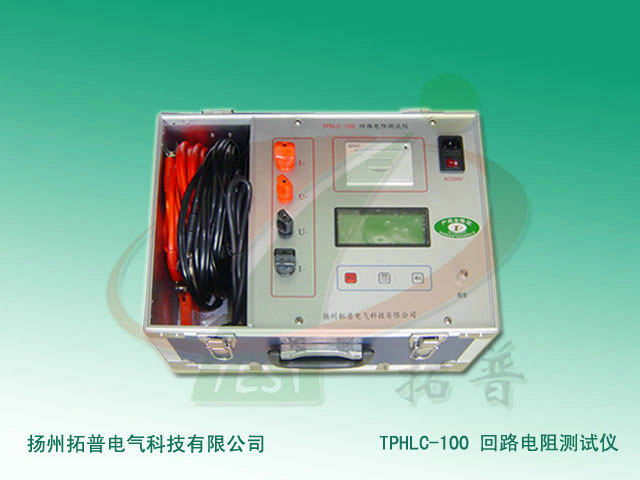

拓普牌TPHLC-A智能回路電阻測試儀采用100A恒流輸出。輸出電壓達10V（常規儀器的2-3倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高、重復性好、單按鍵操作、簡單易行、測試數據液晶顯示、適用于不同的工作環境。
應用領域
按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此拓普電氣按新規程要求設計開發出智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。
技術指標
1、測量范圍：0~1999μΩ 分辨率：1μΩ
2、測量電流：100A DC
3、測量精度：0.5級
4、顯示方式：液晶顯示打印結果。
5、工作溫度：-10℃～50℃
6、工作電流：AC220V±10%
工作原理
智能回路電阻測試儀內置100A開關電源，使之達到恒流100A兩套回路實時跟蹤測試，保證測試結果正確。

操作說明
1、按四端子接法接線；
2、打開電源；
3、按測量即可顯示數據（如電流顯示A值小于100A后，可通過面板電流微調進行校正）；
4、測量結束后，需打印請長按測量/打印鍵；
5、測試鉗請愛護。
儀器配套
1、主機一臺；
2、測試線1套；
3、保險絲3A 4只；
4、打印紙1卷；
5、電源線1根；
6、產品說明書1份；
7、產品合格證保修卡1份。
信息整理：TPHLC-A智能回路電阻測試儀原產廠家揚州拓普電氣科技有限公司
