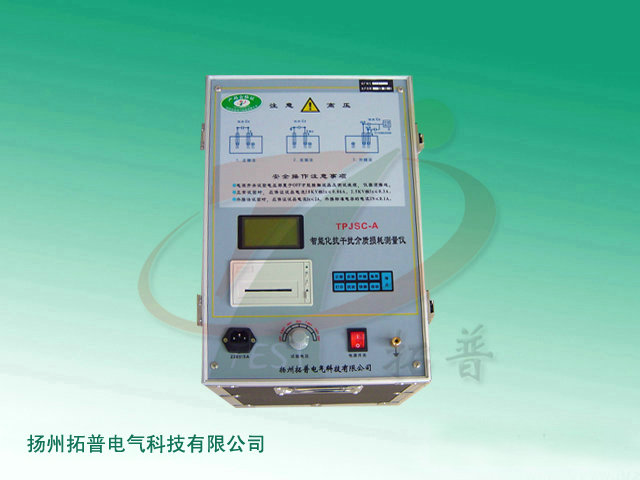

工作原理
儀器測量線路包括一路標準回路和一路測試回路，標準回路由內置高穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并由之算出被測試品的電容容值（Cx）和其介質損耗（tgδ）。數據采集電路全部采用高穩定度器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器的外殼接地屏蔽，另外使用了光導數據，浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，故測量結果穩定、精確、可靠。儀器高壓變壓器的高壓側和測量線路都是浮地的，用戶可根據不同的測量對象和測量需要，靈活的采用多種接線方式， 如采用“正接線法”進行測量時，可將“E”點接地，而當采用“反接線法”進行測量時，可將“UH”點接地，而將E點浮空。除被試品Cx外，其余為本儀器，細線框內部分對儀器外殼能承受15KV工頻高壓5分鐘，額定耐壓10KV，儀器內附標準電容CN，名義值為50PF，tgδ≤0.0001,耐壓10KV高壓變壓器額定輸出功率為1KVA.“E”點為儀器的內屏蔽與測量電纜的屏蔽層相連，不是大地與儀器的外殼也不連通。
操作使用方法
注意事項
1、使用時必須將儀器的接地端子可靠的接地。
2、只有關閉儀器電源，試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才被認為是安全的。
3、儀器在測量時，嚴禁操作“試驗電壓”選擇開關。
4、正接線法UH端為高電壓，反接線法 I X 端為高電壓，使用時必須根據實際情況將帶高電壓的線纜與地保持足夠的距離。
5、不得更換不符合面板指示值的保險絲管，（內部一只保險絲為：0.5A）
6、使用時盡可能用廠家隨儀器提供的線纜以確保測量精度。
7、操作鍵盤
備用——不用
快測——快速測量，無抗干擾功能。
抗擾——抗干擾測量
正接——正接法測量。
反接——反接法測量
起動——起動高壓，開始測量。
打印——在測試結果出來后，打印測試數據。
外接——外接法測量，也用來選擇外接標準電容的容量。
停止——可以在測試過程中，中斷測量。
測試前先用“試驗電壓”開關選取好輸出電壓，然后用“操作鍵盤”選擇好測試方式。儀器首先自檢（顯示屏、光電通訊、內存、操作鍵、數模轉換、電網頻率），自檢通過后，進入主目錄，這時按屏幕提示即可完成測試。
進入測量狀態后，用戶隨時可用“停止”鍵退出測量狀態。
做正、反接法測量時無須人工干預。
做外接方式測量時，中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后，（必須關閉外加高壓），再按一次“起動”鍵才能完成測試。
如果外高壓未關閉，則測試結果不真實！
正接線法
通電前，先將“試驗電壓”開關置于“關”位置。將U H端子用專用線纜的黃色測試鉗（UH標記）接至被試品的高壓端，將I X端子用另一根專用線纜的芯線線頭（紅色有C X標記）接被試品C X低壓端，它的屏蔽線頭（黑色有E 標記）接地，如果試品低壓端有屏蔽端子，可用導線將該端子與“E”連接后接地。通電后，按“正接”鍵，選好正接線方式：用“試驗電壓”開關選好電壓：然后按“啟動”鍵開始測試。
反接線法
通電前，先將“試驗電壓”開關置于“關”位置，將U H端子接地，將I X的芯線（有C X標記）接至被試品CX的高壓端。通電后，按“反接”鍵，選好反接線方式：用“試驗電壓”開關選好電壓：然后按“啟動”鍵開始測試。特別注意：屏蔽“E”與 I X電位接近，可接至被試品高壓端的屏蔽或者懸空，絕對不能接地。 儀器為中文液晶顯示，有中文漢字提示各類測試信息。當測試完成后，按“打印”鍵，打印測試結果。
