變頻串聯諧振試驗成套裝置試驗過程中Q值會受到的影響因數！Q值的大小受綜合因數影響，比如設備制作工藝，原材料、材料性能等。例如：同樣一個電感，如果其他參數不變，僅改變繞制電感導線的粗細，則導線粗的電感Q值要比導線細的電感Q值高，如果再在導線上鍍銀，則鍍銀導線所繞制的電感要比不鍍銀導線繞制的電感Q值高，很明顯這就是工藝結構、原材料所帶來的影響，對于串聯諧振試驗裝置Q值來說，Q值越高，回路的損耗就越小，回路的效率就越高，通過Q值的大小也可以簡單的判斷產品的質量和效能，但不是決定串聯諧振裝置質量好壞的zui終標準，Q值的提高往往受到一些因素的限制，如導線的直流電阻、線圈骨架的介質損耗、鐵心和屏蔽引起的損耗以及高頻工作時的集膚效應等。
客戶在購買變頻串聯諧振試驗裝置時到底要不要去衡量Q值呢？其實對于不太了解的客戶可能認為“Q值高，產品就好”，Q值只是作為一個概念性的參考，Q值并不能代表性能好壞的唯一因素或者是絕對因素，比如，Q值過大可能會造成電感燒毀，電容擊穿，電路振蕩等現象，有些科技類型產品，選材和工藝都非常好，反而會想辦法降低Q值，所以，Q值只是衡量電感效能的品質因數，所以，關注產品質量應該關注穩定性、創新度。


TPXZB-75kVA/75kV/1A 變頻串聯諧振試驗成套裝置技術參數
儀器介紹
TPXZB-75kVA/75kV/1A 變頻串聯諧振試驗成套裝置是采用變頻調壓方式進行交流耐壓試驗的設備。裝置運用串聯諧振原理，利用較小容量的供電電源可完成等效于供電電源30～150倍容量的試驗，大大緩解了現場試驗電源容量不足的問題。儀器應用于四級、五級承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業，適用于6kV～35kV電壓等級的大容量、高電壓的電容性試品，如發電機組、高壓交聯電纜、電力變壓器、高電壓互感器、高壓斷路器、高壓套管等設備的交接試驗和預防性試驗。
工作原理
變頻串聯諧振試驗成套裝置運用串并聯諧振的原理，利用勵磁變壓器激發諧振回路，調節變頻調壓電源的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓施加到試品上電壓，使試品上高壓達到所需要的電壓值。
拓普電氣生產的變頻串聯諧振試驗裝置為自主研發的變頻、調壓軟件技術。變頻調壓電源采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造。成套裝置符合有關高壓試驗的規程和要求。
儀器特點
1、成套裝置體積小、重量輕、攜帶方便。變頻調壓電源采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，同時裝置也有很強的過載能力。
2、裝置自動調諧功能強大。自動調諧時，從30Hz到300Hz自動掃頻，用戶能直觀地看到裝置調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率。
3、裝置能靈活整定試驗電壓、調頻范圍、加壓時間。支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4、裝置采用大尺寸彩屏顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。試驗結果能計算出被試品電容值。自備微型打印機，具備試驗數據打印功能。
5、裝置保護功能完善，安全可靠高。具有過電流、過電壓及閃絡保護功能，可有效保護人身及設備安全。
成套組成

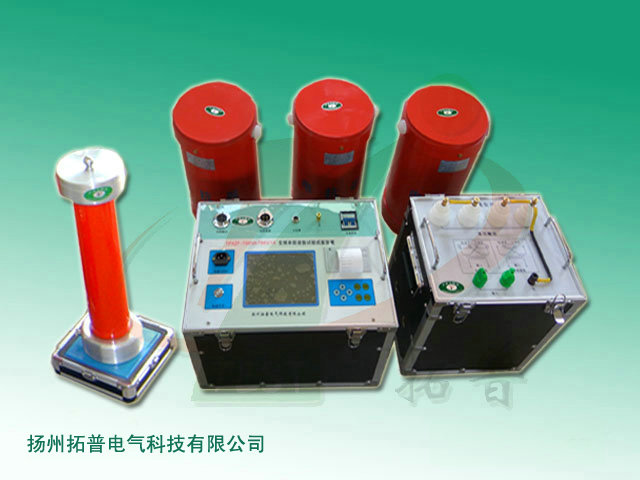

成套設備主要由變頻調壓電源1臺、勵磁變壓器1臺、高壓電抗器3臺、電容分壓器1臺、附件箱1件組成。
技術指標
1、儀器工作電源：AC220V±10%單相、50Hz
2、功率電源電壓：AC380V±10%單相、50Hz
3、輸出電壓：75kV
4、輸出容量：75kVA
5、輸出頻率范圍：30Hz～300Hz
6、裝置測量精度：1.0級
7、連續試驗時間：＞60min
8、頻率調節分辨率：0.01Hz
9、輸出波形：正弦波，波形畸變率≤0.5%
10、頻率調節靈敏度：0.1Hz，不穩定度≤0.5%
11、系統品質因數：20～60
注：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
