電纜故障測試儀_TPDLC-B_拓普型號_技術參數
1、電纜故障測試系統
1）可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
2）可測量長度已知的任何電纜中電波傳播的速度。
2）測試距離：不小于40千米
3）系統誤差：小于1米
4）采樣頻率：25MHz
5）分辨率：0.2米
6）測試盲區：小于16米
7）電源：直流12V(免維護電瓶)
2、路徑信號產生器
1）輸出信號頻率：30KHz
2）振蕩方式：斷續
3）輸出功率：30W
4）電源：220V±10％
3、定位儀
1）測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
2）輸入阻抗：不小于1.2KΩ。
3）使用2×2000Ω耳機。
4）工作電壓：DC9V±10％。
5）使用環境溫度：-20℃～70℃

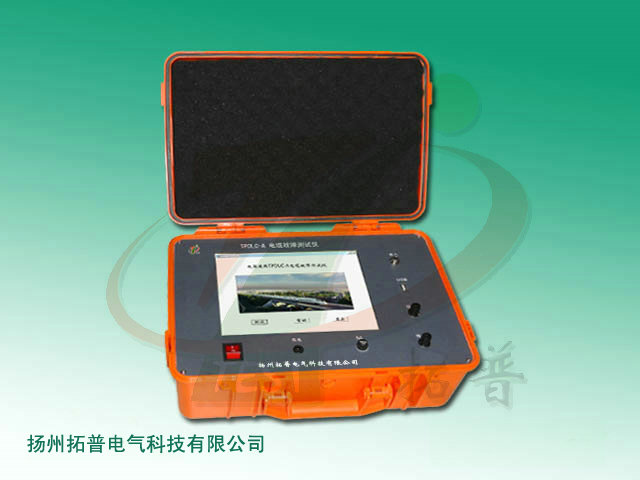

電纜故障測試儀_TPDLC-B_拓普型號儀器簡介
TPDLC-B 電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。路徑信號產生器產生頻率30KHz，幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。定位儀用于故障點的準確定位。
電纜故障測試儀_TPDLC-B_拓普型號工作原理
拓普品牌電力電纜故障測試儀采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖,有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為： S=VT/2 式中：S代表故障點到測試端的距離。
V代表電波在電纜中的傳播速度。
T代表電波在電纜中來回傳播所需要的時間。
在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。

信息整理：電纜故障測試儀專業生產廠家揚州拓普電氣科技有限公司
