變頻電源裝置（15KW）頻率調節范圍4～5000Hz應用范圍
電力工程現場高壓測試使用；
220kV及以下電磁式電壓互感器（PT）耐壓和局放試驗用途（需要配合低壓補償電抗器）；
35kV/3000kVA干式變壓器局部放電試驗和交流耐壓試驗需要；
500kV及以下CT勵磁特性試驗電源（低頻）；
500kV串聯諧振試驗電源(220kV開關、互感器等耐壓和局放試驗用途）；
大型地網測試電源（45～65Hz范圍）；
同時可以作為電子調壓器。

變頻電源裝置（15KW）頻率調節范圍4～5000Hz技術參數
輸入電源電壓：380V±10％ （三相）；
輸出功率：10（15）kW；
額定輸出電流：28（42）A； （括號內為15kW參數）
額定調節電壓范圍：0～350V；
頻率調節范圍：4～5000Hz；
輸出波形畸變率：<3％；
連續工作時間：360min；
重量：38（42）kg；
噪聲水平：<70dB；
外形尺寸：430×310×380mm

變頻電源裝置（15KW）頻率調節范圍4～5000Hz功能特點
變頻電源和控制回路一體化設計，具備大功率電源所以的功能，同時具有體積小重量輕的優點。
滿足多種試驗需要，通過配合補償電感，能夠獲取更大容量的輸出。
變頻電源具有抗電場干擾能力，具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。
保護功能完備，能夠滿足滿負荷條件下的出口短路試驗。

變頻電源裝置（15KW）頻率調節范圍4～5000Hz控制回路
1、升壓零位保護功能；
2、輸出短路保護；
3、設有電源合閘、分閘和緊急分閘按鈕；
4、橋臂電壓保護：當四個功放橋臂電壓不平衡時，自動報警或關閉系統；
5、采用 液晶顯示屏顯示輸出電壓、輸出電流、頻率、相位、工作溫度等參數；
6、采用 數字按鍵器調節電壓和頻率。
7、能夠?qū)崿F(xiàn)自動調諧、自動升壓。
8、具有高壓過電壓整定、過電流整定等功能。
9、具有試驗時間設定、菜單設定功能。
10、各種故障報警功能。
11、變頻電源運行狀況監控。

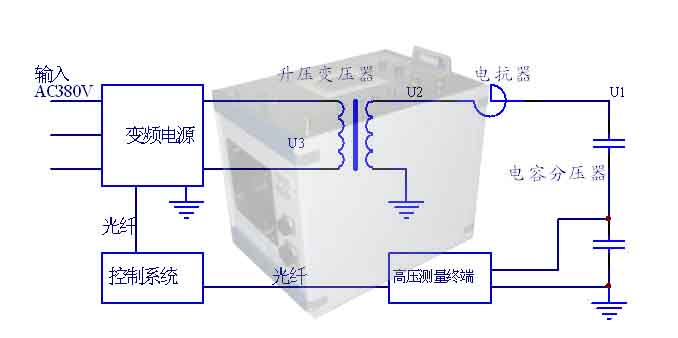

變頻電源裝置（15KW）頻率調節范圍4～5000Hz使用原理圖（串聯諧振）

信息整理：變頻電源裝置廠家揚州拓普電氣科技有限公司
