安全操作
如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。
斷開電纜連接時，總是從輸送功率的裝置開始。
在裝置有輸出時，切勿連接或斷開測試對象。因為外部感應存貯的能量可能導致致命的高電壓。
在測試時，總是保持互感器高壓側的一個端子接地。
不要將其它物體插入通風口或是輸入/ 輸出口。
在將測試儀置入運行前，檢查測試儀是否有可見的損壞。
不要在多雨或潮濕氣候下操作測試儀。
不要在易爆氣體或蒸汽存在的環境下操作測試儀。
在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。
測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。
為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。
確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一允許電源。
當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器者是測試儀！
面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 安全“香蕉”插頭和塑料外殼的電纜。
不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。
如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。
注意事項
為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。
試驗前請將儀器可靠接地。
本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。
CT變比極性試驗時，應將不檢測的二次繞組短接。
做PT伏安特性試驗時，一次繞組的零位端接地。
實驗中嚴禁觸碰所有測試端子。

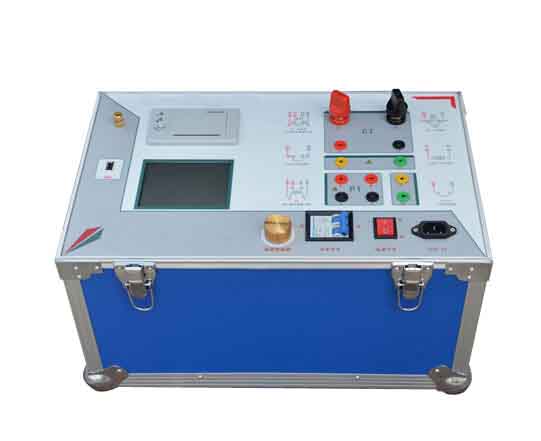

設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
參考標準
GB 1207-2006、GB 1208-2006
主要特征
支持檢測CT和PT
滿足 GB1207、GB1208等規程要求.
無需外接其它輔助設備，單機即可完成所有檢測項目.
自帶微型快速打印機、可直接現場打印測試結果.
操作簡便，帶有智能提示，使用戶更易上手操作。.
大屏幕液晶，圖形化顯示接口.
按規程自動給出CT/PT（勵磁）拐點值.
自動給出5%和10%誤差曲線.
可保存3000組測試資料，掉電后不丟失.
支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
小巧輕便≤22Kg，非常利于現場測試.
測試儀主要測試功能（見表1）

CT（保護類、計量類）	PT
伏安特性（勵磁特性）曲線	伏安特性（勵磁特性）曲線
自動給出拐點值	自動給出拐點值
自動給出5%和10%的誤差曲線	變比測量
變比測量	極性判斷
比差測量	比差測量
相位（角差）測量	相位（角差）測量
極性判斷	交流耐壓測試
一次通流測試	二次負荷測試
交流耐壓測試	二次繞組測試
二次負荷測試	鐵心退磁
二次繞組測試
鐵心退磁

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500Vrms， 5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值
大電流輸出		0～600A
勵磁精度		≤0.5%（0.2%*讀數+0.3%*量程）
二次繞組 電阻測量	范圍	0.1～300Ω
	精度	≤0.5%（0.2%*讀數+0.3%*量程）
二次實際 負荷測量	范圍	5～1000VA
	精度	≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
相位測量 （角差）	精度	4min
	分辨率	0.1min
比差	精度	0.05%
CT 變比測量	范圍	≤25000A/5A（5000A/1A）
	精度	≤0.5%
PT 變比測量	范圍	≤500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m

信息整理：全自動互感器伏安特性測試儀廠家揚州拓普電氣科技有限公司
